    “金屬切削機床通用技術條件”中規定，外露的旋轉零件，如砂輪等應有防護裝置。但是目前國內生產的萬能外圓磨床的砂輪和內圓磨床的砂輪，在退出被磨削工件的位置上設有砂輪防護罩的（圖1）在國內很少見，國外也不多。內圓磨砂輪退出被磨削工件后仍要繼續高速旋轉，因沒有防護罩，工人為了安全往往把內圓磨砂輪退離工件遠處之后再對工件進行測量和裝卸的操作。這樣，在一定程度上影響工作效率，并增加了導軌的磨損。另外，工人在無防護罩的高速旋轉砂輪附近操作，總會有不安全感，分散工人操作注意力造成精神緊張。事實上無防護罩也是不安全的。通用技術條件的上述規定是十分合理和必要的。

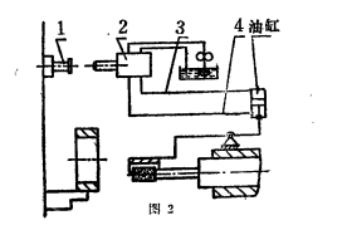

    圖2是內圓磨砂輪主軸可在砂輪進入工件內孔進行磨削時防護罩自動抬起，在砂輪退出后防護罩自動下落將砂輪罩住的液壓系統控制的防護罩示意圖：液壓開關2與砂輪架一起向左運動，碰塊1頂開液壓開關2壓力油自油路3進入油缸上方，油路4與回油路接通，砂輪防護罩抬起，砂輪罩向右運動，液壓開關2離開碰塊1壓力油從路4進入油缸下部，砂輪罩將砂輪罩住。
    砂輪罩自動抬起落下可設計成液壓系控制、電路控制和機械控制。
